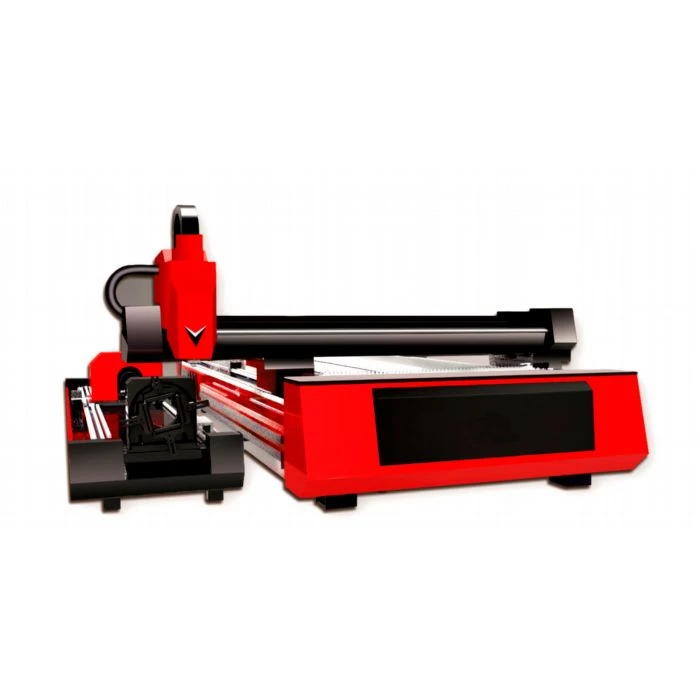

Систем машина за ласерско сечење се генерално састоји од ласерског генератора, (спољне) компоненте за пренос зрака, радног стола (алатног строја), ормара за нумеричку контролу микрорачунара, хладњака и рачунара (хардвер и софтвер).
1) Главни машински део алатне машине: машински део машине за ласерско сечење, механички део који остварује кретање оса Кс, И и З, укључујући радну платформу за сечење. Користи се за постављање обратка за сечење и може га правилно и прецизно померати према управљачком програму, обично погоњен серво мотором.
2) Ласерски генератор: уређај који генерише ласерски извор светлости. У сврху ласерског резања, осим у неколико наврата у којима се користе ИАГ-ови чврсти ласери, већина њих користи ЦО2 гасне ласере са већом ефикасношћу оптичко-оптичке конверзије и већом излазном снагом. Пошто ласерско сечење захтева висок квалитет зрака, не могу се сви ласери користити за сечење. Гауссов начин рада погодан је за ласере са угљен-диоксидом мање од 1500 В, ниже реда, 100В-3000В, и мултимоде изнад 3000В.
3) Спољашња оптичка путања: Рефракционо огледало, користи се за усмеравање ласера у жељеном смеру. Да би се спречило неисправно функционисање путање зрака, сва огледала морају бити заштићена заштитним поклопцем, а чист заштитни гас са позитивним притиском треба увести како би се сочиво заштитило од контаминације. Скуп сочива са добрим перформансама фокусираће сноп без угла дивергенције у бесконачно малу тачку. Уопштено, користи се објектив са жижном даљином од 5,0 инча. Објектив од 7,5 инча користи се само за дебеле материјале [ГГ] гт; 12 мм.
4) Нумерички систем управљања: управљајте алатним стројем како бисте остварили кретање оси Кс, И, З, а такође контролирајте излазну снагу ласера.
5) Регулирано напајање: повезано између ласера, ЦНЦ алатне машине и система напајања. Углавном играју улогу у спречавању сметњи из спољних електричних мрежа.
6) Глава за сечење: Углавном укључује делове попут шупљине, држача сочива за фокусирање, сочива за фокусирање, капацитивног сензора и помоћне млазнице за гас. Уређај за погон резне главе користи се за покретање резне главе за кретање по оси З према програму, а састоји се од серво мотора и завртња или зупчаника и других делова преноса.
7) Оперативни сто: користи се за контролу процеса рада целог уређаја за сечење.
8) Хладњак воде: користи се за хлађење ласерског генератора. Ласер је уређај који претвара електричну енергију у светлосну. На пример, стопа конверзије ЦО2 гасног ласера је генерално 20%, а преостала енергија се претвара у топлоту. Расхладна вода одузима вишак топлоте како би ласерски генератор наставио да ради нормално. Хладњак такође хлади спољни рефлектор путање светла и огледало за фокусирање алатне машине како би се обезбедио стабилан квалитет преноса зрака и ефикасно спречило деформисање или ломљење сочива услед прекомерне температуре.
9) Гасне боце: Укључујући гасне боце са машином за ласерско сечење са радним медијумом и помоћне боце са гасом, које се користе за допуну индустријског гаса за ласерско осцилирање и снабдевање помоћног гаса за главу за сечење.
10) Ваздушни компресор, резервоар за складиштење ваздуха: обезбедите и складиштите компримовани ваздух.
11) Сушач за ваздушно хлађење, филтер: користи се за довод чистог и сувог ваздуха до ласерског генератора и путање зрака како би путања и рефлектор радили нормално.
12) Вентилацијски сакупљач прашине: издвојите дим и прашину насталу током обраде и проведите филтрирање, тако да испуштање испушних плинова задовољава стандарде заштите околиша.
13) Машина за пражњење троске: уклоните остатке и отпатке настале током обраде.
