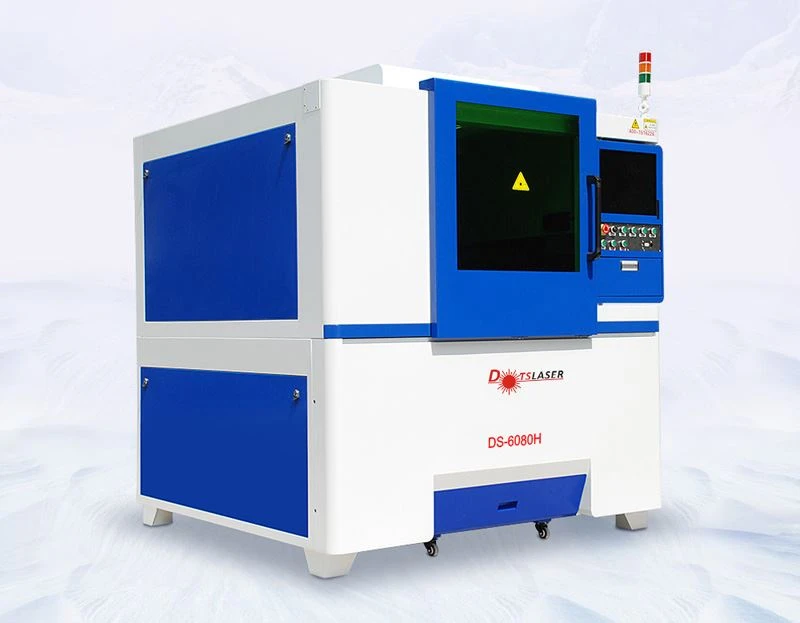

Ласерско сечење ПЦБ плоча
Максимално сечење бакарне и алуминијумске подлоге од 6 мм.
Поље за сечење је опционо.
Материјал за сечење је широк, укључујући месинг, бакар, алуминијум, нерђајући челик, ПЦБ плочу итд.
Снага ласера: 1000 В-3000В
Ласерско сечење ПЦБ плоча
Опис производа
Ласерско сечење ПЦБ плоча има широк спектар примена и може да обрађује многе материјале као што су бакар, алуминијум, нерђајући челик, гвожђе, штампане плоче и магнетни материјали. Величина формата је опциона, а дужина се може прилагодити према захтевима за обраду корисника. Брзина сечења је велика, ефекат је гладак и раван, рез нема механичко напрезање и гладак је и раван без оштрих ивица.

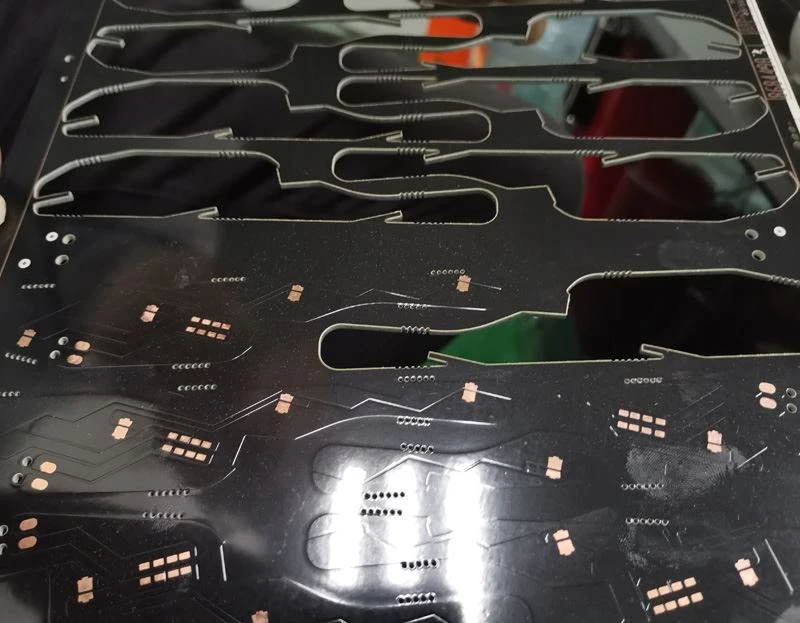

Прво, да видимо како да исечемо штампану плочу, штампану плочу, бакарну и алуминијумску подлогу прецизним системом ласерског сечења.
Карактеристике и перформансе
★ Мермерна база.
★ Потпуно затворена портална двострука погонска структура.
★ Систем вентилације за заштиту животне средине.
★ Генератор ласерских влакана против високе ласерске рефлексије

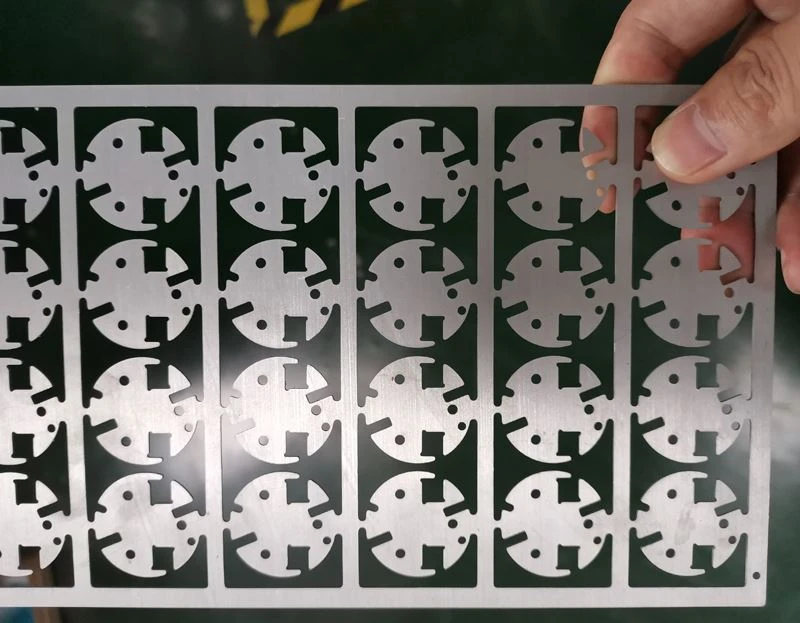

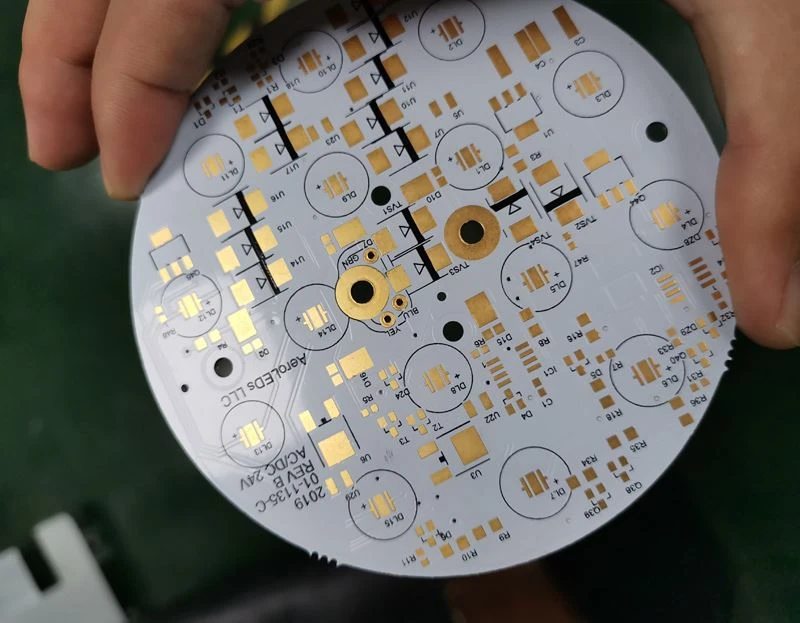

Сечење бакарне и алуминијумске подлоге малог формата
★ Дугорочна серијска стабилна дебљина сечења мања од 6 мм, гранична дебљина сечења од 6 мм бакарних и алуминијумских подлога;
★ Величина формата је опциона, а дужина се може прилагодити према захтевима за обраду корисника.
★ Широк спектар материјала за обраду, не само да може да обрађује бакар, алуминијум, већ и да обрађује нерђајући челик, гвожђе, ПЦБ плоче, разне легуре итд.
Технички параметар
| Модел | ДС{0}}Х |
| Снага ласера | 1000В/1500В/2000В/КЦВ750В |
| Таласна дужина ласера | 1070±10нм |
| Опсег резања | 600мм * 800мм (други опсег је прилагодљив) |
| Ширина линије сечења | 0.05~0.15 мм (зависи од материјала) |
| Дебљина сечења | Мање или једнако 3 мм / 6 мм (алуминијум, бакар) |
| Брзина резања | 5000-20000мм/мин (зависи од материјала) |
| Тачност сечења | ±0.02 мм |
| Резање притиска ваздуха | 1.2-2.8Мпа (препоручује се азот под високим притиском) |
| Називна потрошња енергије | 10КВ/18КВ |
| Напајање | АЦ220В/60А, 380В/40А |
| Хлађење | Водено хлађење |
| Радно окружење | Нема извора вибрација, добра вентилација, температура 10 ~ 38 степени |
| Димензија | Л1820мм*В1750мм*Х1950мм |
| Тежина | 1800КГ |

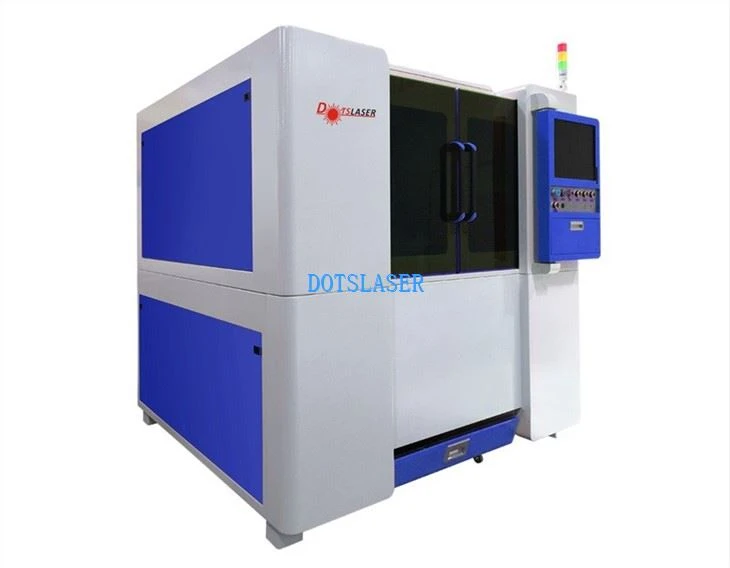

Кратко представљање система за сечење ПЦБ плоча

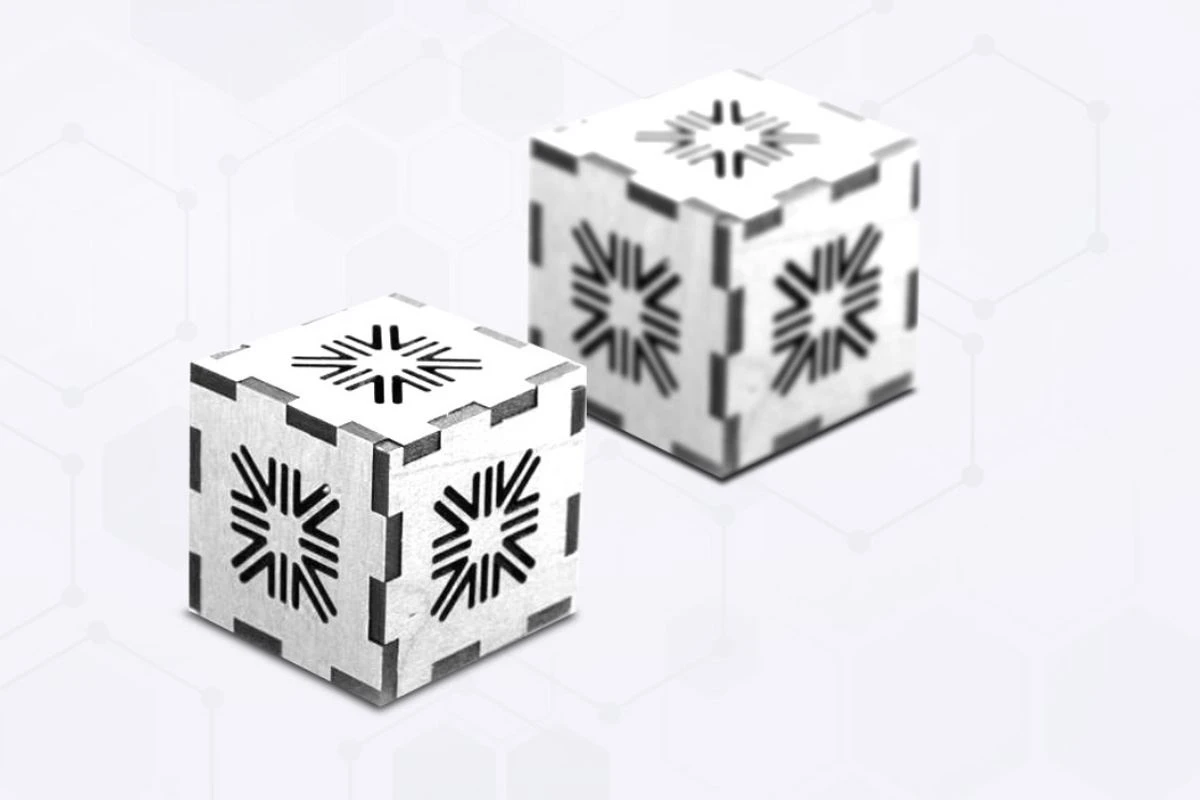

Уски резни шав, мала деформација плоче
★ Ласерско сечење има малу топлотну зону и малу деформацију плоче
★ Сечење: {{0}}.05~0.15мм
★ Брзина ласерског сечења је велика, а рез нема механичко оптерећење.
★ Висока тачност обраде, добра поновљивост, без оштећења површине материјала ★ Тачност: ±0.02мм

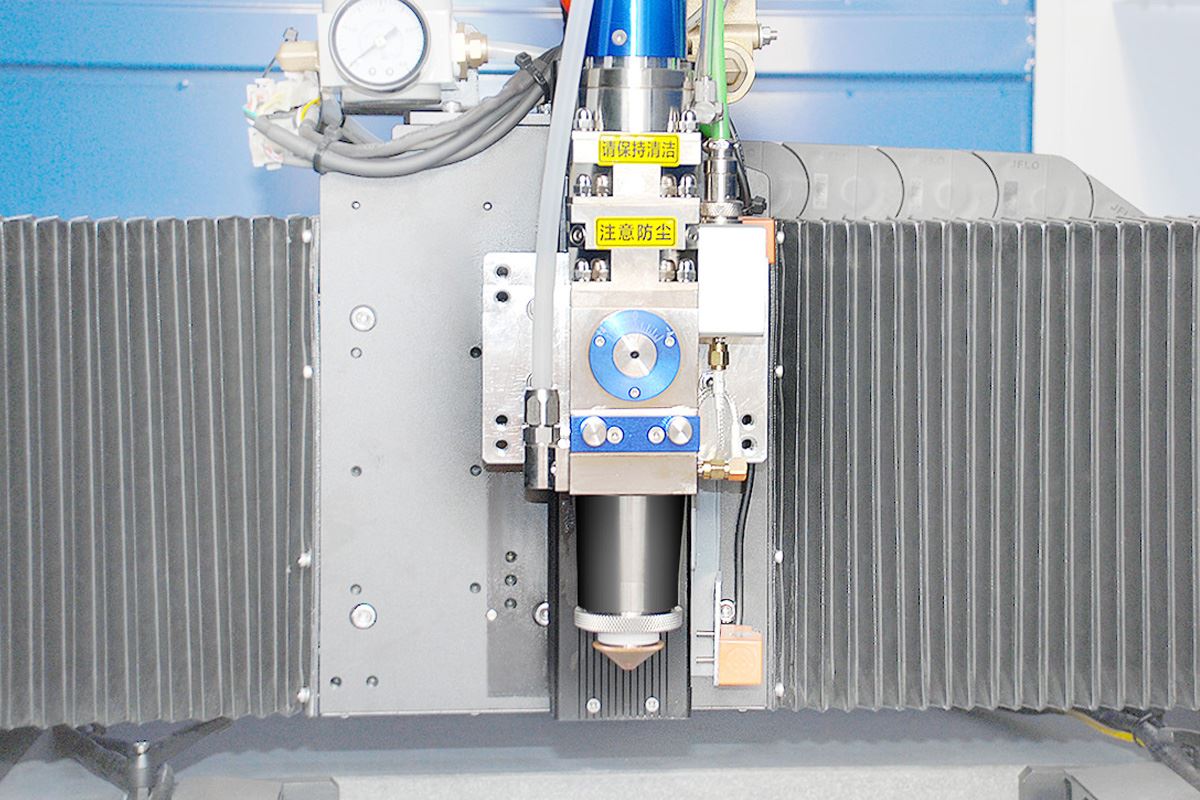

Путања сечења се аутоматски оптимизује
★ Компатибилан са више формата датотека, као што су ДКСФ, ГЕРБЕР.
Систем активне заштите
Заштита од судара
★Глава за сечење и површина за сечење се увек држе на безбедној удаљености. Истовремено, има функцију заустављања на додир како би се смањио ризик од судара.
Интелигентна заштита путовања
★ Аутоматски детектује радни опсег покретних делова, а када дође до абнормалности, систем ће дати осетљиве повратне информације и одмах наредити да се заустави, обезбеђујући безбедност опреме.
Системски паметни аларм.
★Самопровера опреме, дисплеј ненормалног аларма на главном интерфејсу, смањује скривене опасности и побољшава ефикасност истраживања абнормалности опреме.Ц
Купац долази у ДОТСЛАСЕР-ову фабрику
Достава и паковање
